高速鉆攻中心機TP-500
高速鉆攻中心機TP-500
一、 產品名稱與型號
|
品名 |
品牌 |
型號 |
單位 |
數量 |
單價 |
總價 |
|
高速鉆攻中心機 |
晁群 |
TP-500 |
臺 |
30 |
198,000.00 |
5,940,000 |

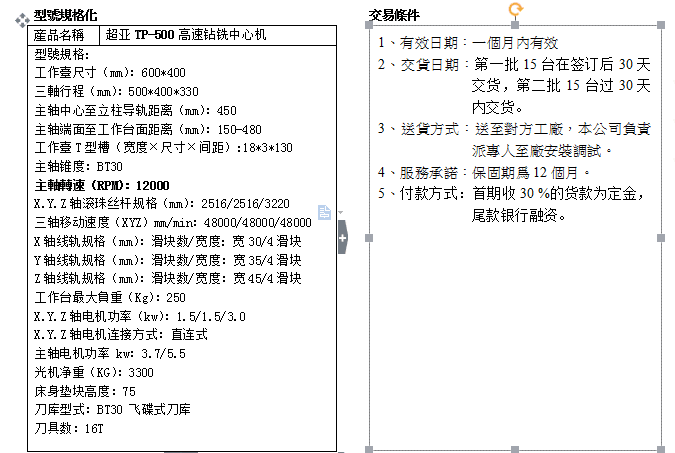

二、產品型號、規格、交易條件：
055306YFDFK7FT.png)
三、機床規格：
|
工作臺尺寸-------------400*600MM X軸行程-------------------500MM Y軸行程------------------400MM Z軸行程-------------------330MM 工作臺最大負重------------250KG 主軸功率-------------------5.5KW Z 主軸連結型式-------------直聯式 主軸轉速------------------12000rpm 主軸錐度---------------BT30/Φ100 三軸電機功率-------------1.5/1.5/3.0kw 刀具數--------------------14T 三軸移動速度--------48/48/48M/MIN |
|
主軸冷卻----------油冷（5#主軸油） 定位精度---------------±0.005MM 重復定位精度-----------±0.003MM 數控系統分辨率-----------0.001MM 主軸端至工作臺最小距離-----150MM 主軸端至工作臺最大距離-----480MM 潤滑系統--全自動潤滑系統（20#機油） 驅動系統-----------------臺灣寶元 變頻器------------------ 臺灣臺達 刀庫----------------------飛碟式 機械重量-------------------3300KG 機械尺寸（長*寬*高）1600*2600*2100mm 電源及總功率---------AC380V±10% 50HZ |
四：機床常用配件：
|
序號 |
項目 |
制造商 |
原地 |
規格 |
|
1 |
中央潤滑系統 |
寶騰 |
臺灣 |
|
|
2 |
控制系統 |
寶元 |
臺灣 |
寶元 |
|
3 |
主軸馬達 |
安川 |
日本 |
AC主軸電機 |
|
4 |
三軸馬達 |
安川 |
日本 |
1.5/1.5 /3.0(KW) |
|
5 |
主軸 |
丹銓 |
臺灣 |
主軸軸承NSKP4級 |
|
6 |
六瓣爪 |
丹銓 |
臺灣 |
|
|
7 |
X．Y.Z三軸滾珠絲杠 直徑/導程 |
銀泰 |
臺灣 |
￠32/20 |
|
8 |
三軸線軌 規格（滑塊數*寬度） |
銀泰 |
臺灣 |
X軸 30/4 ,Y軸35/4,Z軸45/4 |
|
9 |
三軸軸承 |
日本 |
日本 |
NSK P4級 |
|
10 |
聯軸器 |
德國 |
德國 |
BK3 |
|
11 |
打刀系統 |
臺灣 |
臺灣 |
|
|
12 |
風路系統結合電磁閥 |
AIRTAC |
臺灣 |
|
|
13 |
主軸冷卻系統 |
亮益 |
臺灣 |
|
|
14 |
電器箱熱交換器 |
HICH LICHT |
臺灣 |
|
|
15 |
切削冷卻馬達 |
格蘭富 |
丹麥 |
3/4HP |
|
16 |
刀庫 |
臺灣 |
臺灣 |
BT30/14T |
|
17 |
X,Y,Z三軸電機 |
安川 |
安川 |
安川AC中轉矩伺服電機 |
|
18 |
主接觸器 |
施耐德 |
德國 |
|
|
19 |
斷路器 |
施耐德 |
德國 |
|
|
20 |
整機線材料 |
臺灣 |
臺灣 |
|
五、標準配置
|
專案 |
産品 |
數量 |
專案 |
産品 |
數量 |
|
1 |
晁群TP-510高速鉆攻中心機 |
1SET |
9 |
6〞批士 |
1SET |
|
2 |
臺灣寶元控制系統 |
1SET |
10 |
BT30刀頭+索咀 |
1SET |
|
3 |
電箱冷卻系統 |
1SET |
11 |
三色警示燈 |
1SET |
|
4 |
全密閉式護罩 |
1SET |
12 |
水平調整螺絲及墊塊 |
1SET |
|
5 |
LED工作燈 |
1SET |
13 |
CF卡 |
1SET |
|
6 |
工具箱 及操作工具 |
1SET |
14 |
主軸油冷機 |
1SET |
|
7 |
吹風系統 |
1SET |
15 |
編程手冊與機床操作說明書 |
1SET |
|
8 |
1/2碼鐵 |
1SET |
16 |
BT30-14T飛碟式刀庫 |
1SET |
