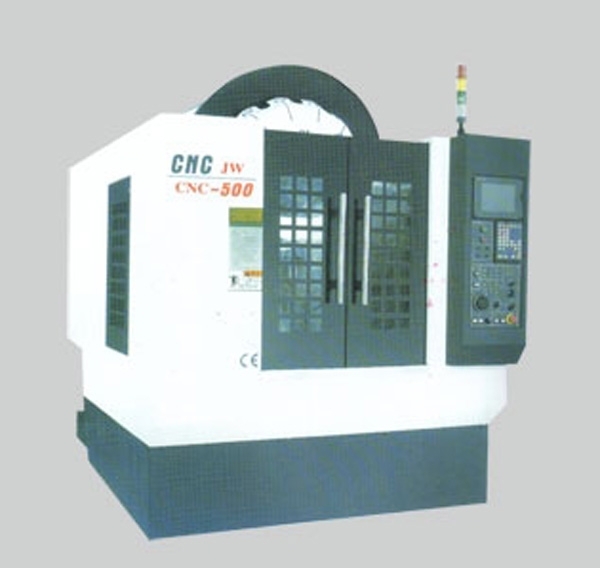

CNC-500
|
品名 |
品牌 |
型號 |
單位 |
數量 |
單價 |
備注 |
|
高速鉆攻中心機 |
臺灣 CHECKTEAM |
TV-510 |
臺 |
壹 |
|
三菱M70系統（含稅） |
二、 交易條件
1、有效日期：一個月內有效
2、交貨日期：簽訂后45天。
3、送貨方式：送至對方工廠，本公司負責派專人至廠安裝調試。
4、服務承諾：保固期爲12個月。
5、付款方式：30%首付，貨到付清。
三、機床規格：
|
X軸行程-------------------------------------------------------- 510MM Y軸行程-------------------------------------------------------- 400MM Z軸行程-------------------------------------------------------- --350MM 主 主軸中心到立柱導軌距離---------------------------------------------480mm 主軸端至工作臺距離---------------------------------------------120MM 主 主軸端至工作臺距離---------------------------------------------470MM 滾珠螺桿等級：-----------------------------------------------------C3級 X/Y軸滾珠螺桿＆導程------------------------------------------------Φ32*16P Z軸滾珠螺桿＆導程--------------------------------------------------Φ32*20P 軸承規格------------------------------------------------------------25TAC62B X/Y/Z三軸線性滑軌（滑塊）-------------------------------------------HGH28(4) 工作臺尺寸----------------------------------------------------- ----650*420MM T型槽（槽數*寬*間距）----------------------------------------------3*14*100mm 工作臺負重------------------------------------------------------200KG 主軸錐度------------------------------------------------------------BT30 主軸連結型式--------------------------------------------------------直結式 主 主軸轉速 -----------------------------------------------------------12000RPM 主軸軸承等級--------------------------------------------------------P4 主軸直徑------------------------------------------------------------Φ100 三軸移動速度--------------------------------------------------------48/48/48M/MIN 三軸切削進給速度------------------------------------------------10-10000mm 刀具數--------------------------------------------------------------16T 刀直徑*長度-----------------------------------------------------80*200mm 刀具重量--------------------------------------------------------3.5KG 主 主軸功率------------------------------------------------------------5.5KW 三軸電機功率--------------------------------------------------------1.3/1.3/2.9KW Q 切削水馬達----------------------------------------------------------635W 刀庫馬達------------------------------------------------------------150W 切 沖屑馬達------------------------------------------------------------635W DA定位精度------------------------------------------------------------±0.005MM 重復定位精度--------------------------------------------------------±0.003MM 潤滑系統------------------------------------------------全自動潤滑系統（20#機油） 機械重量-----------------------------------------------------------2500KG 機械尺寸（長*寬*高）----------------------------------------------1780*2330*2210mm 電源及總功率-----------------------------------------------------AC380V±5% 50HZ 總電源-------------------------------------------------------------15KVA 氣壓----------------------------------------------------------------6.5KG./c㎡ |
五、標準配置
|
專案 |
産品 |
數量 |
專案 |
産品 |
數量 |
|
1 |
臺灣CHECK TEAM TP-5高速鉆攻中心機 |
1SET |
9 |
6〞批士 |
1SET |
|
2 |
三菱M70/寶元控制系統 |
1SET |
10 |
BT30刀頭 |
1SET |
|
3 |
電箱冷卻系統 |
1SET |
11 |
三色警示燈 |
1SET |
|
4 |
全密閉式護罩 |
1SET |
12 |
水平調整螺絲及墊塊 |
1SET |
|
5 |
LED工作燈 |
1SET |
13 |
CF卡 |
1SET |
|
6 |
工具箱 及操作工具 |
1SET |
14 |
16T |
1SET |
|
7 |
吹風系統 |
1SET |
15 |
系統說明書與機床操作說明書 |
1SET |
|
8 |
1/2碼鐵 |
1SET |
16 |
|
1SET |
